Εγκατασταση

Οδηγοί εγκατάστασης

Οι διαχυτές ERGOVENT μπορούν να βοηθήσουν στην απόκρυψη των συστημάτων κλιματισμού όταν χρησιμοποιούνται με μονάδες Fan-coil. Οι ταχύτητες του ανέμου είναι χαμηλότερες, κάνοντάς το A/C πιο ήσυχο και ο αέρας διανέμεται πιο ομοιόμορφα σε όλο το δωμάτιο όταν τα μοντέλα RONDO τοποθετούνται σε διάφορες γωνίες του δωματίου.

Εάν χρησιμοποιούνται γαλβανιζέ αεραγωγοί, το στόμιο μπορεί να συνδεθεί απευθείας στον αγωγό ή μέσω εύκαμπτου καναλιού. Εάν χρησιμοποιείται ένα εύκαμπτο πλαστικό σύστημα αγωγών 75 mm, το στόμιο συνδέεται μέσω ενός τυπικού κιβωτίου πλένουμ ή ενός ειδικού κουτιού πλένουμ της ERGOVENT. Τα στόμια διατίθενται με τυπικές διαμέτρους σύνδεσης: 100 mm, 125 mm, 150 mm και 160 mm.

Διαστάσεις που απαιτούνται για μια επιτυχημένη εγκατάσταση:

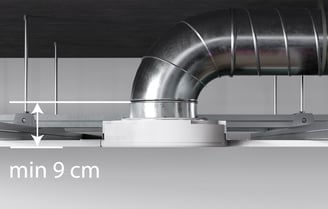

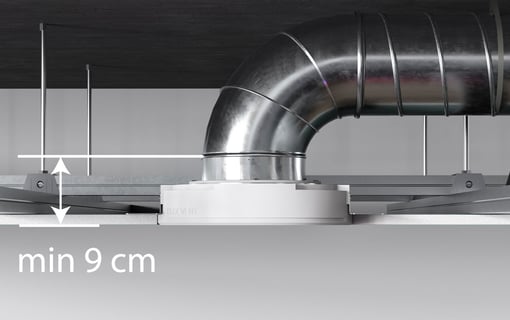

Αεραγωγοί γαλβανιζέ. Απευθείας σύνδεση

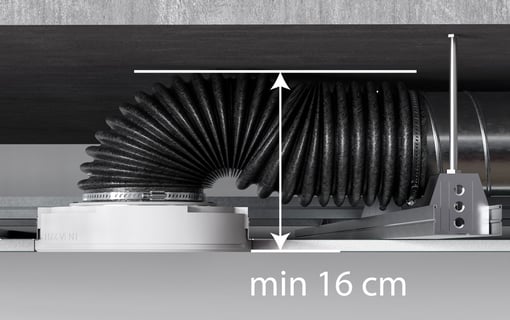

Γαλβανιζέ αεραγωγοί. Εύκαμπτη σύνδεση.

Φ75 πλαστικοί αεραγωγού.
Κλασσική σύνδεση με κουτί διανομής – plenum box

75 mm plastic ducts.

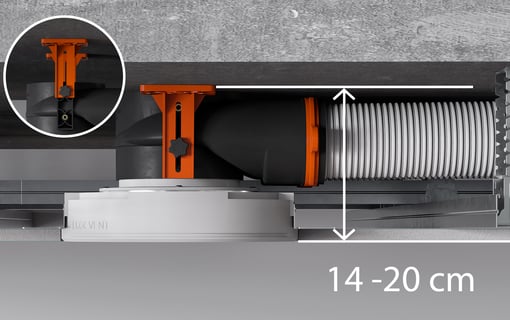

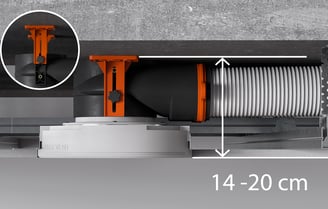

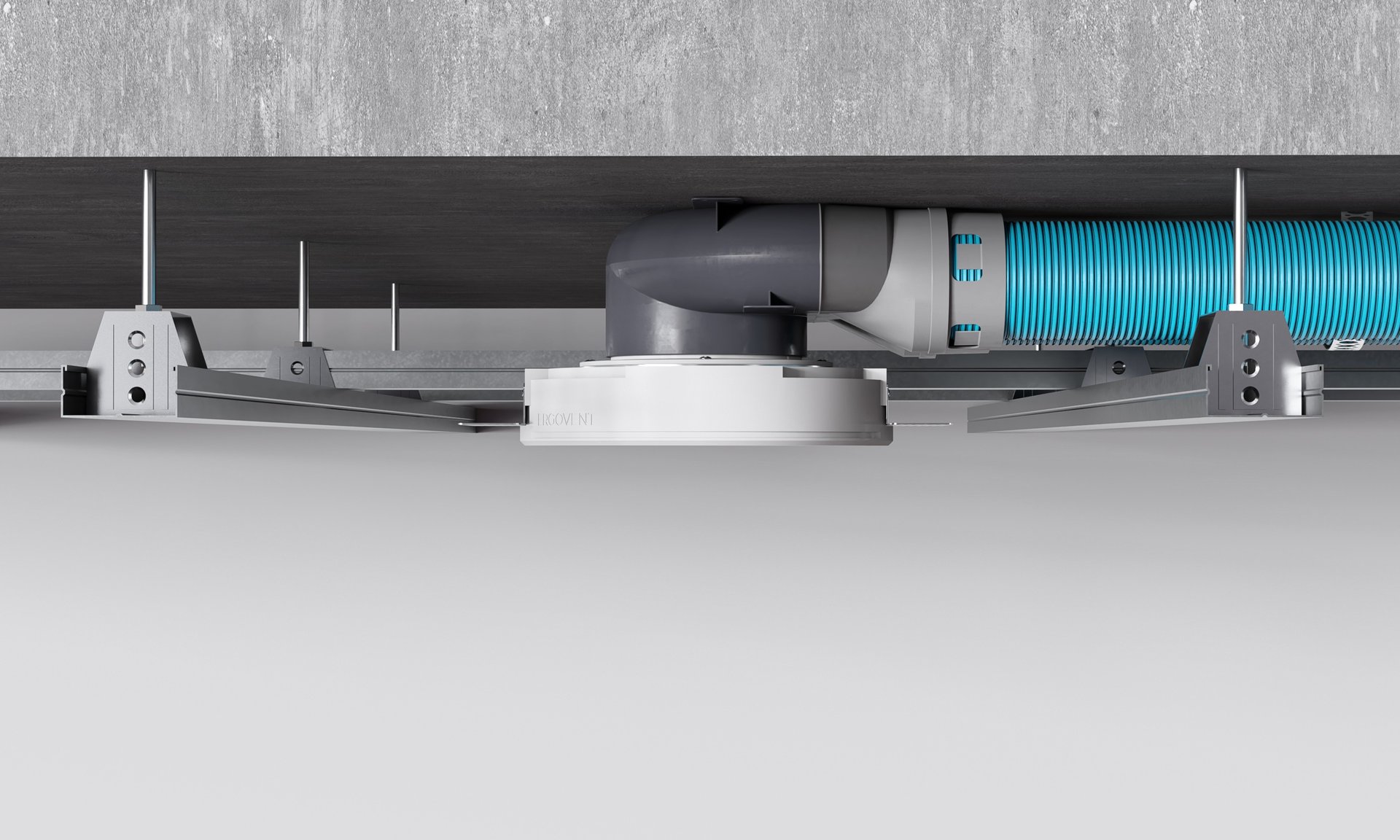

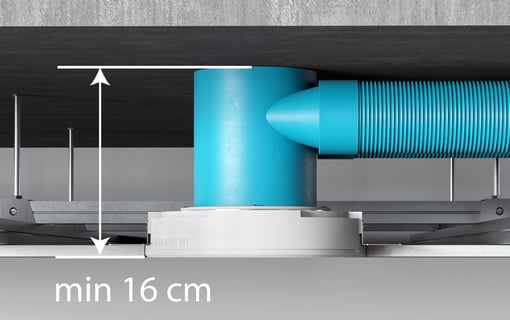

Σύνδεση ERGOVENT με κουτί διανομής – plenum box

Τρόποι εγκατάστασης

Παρακάτω μπορείτε να δείτε όλους τους πιθανούς τρόπους εγκατάστασης του στομίου.

ΕΠΙΛΟΓΗ 1

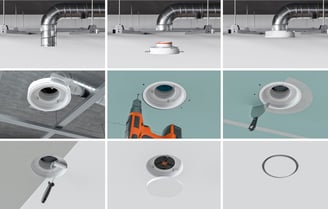

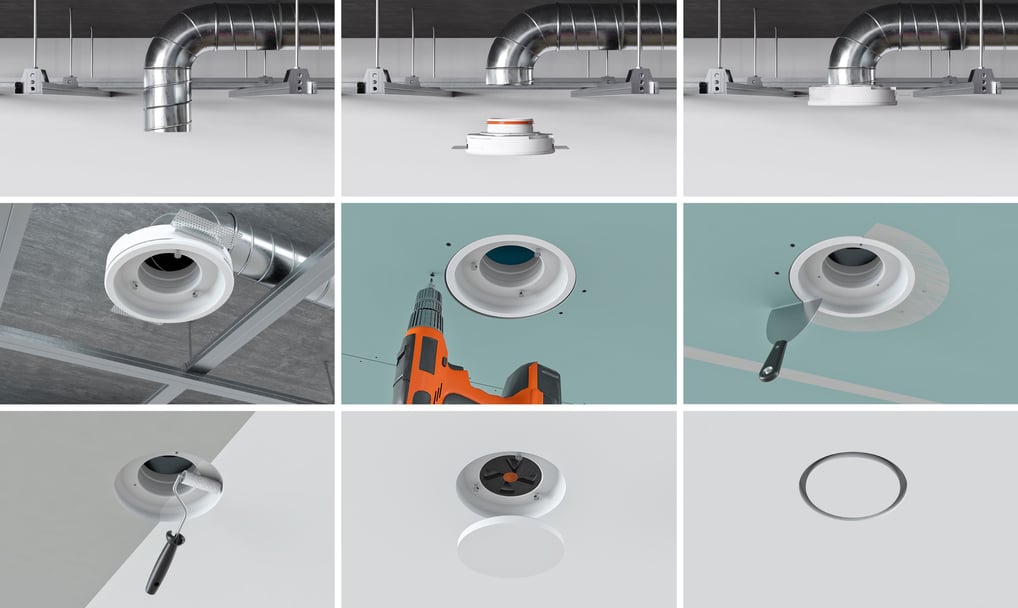

Απευθείας σύνδεση σε γαλβανιζέ αεραγωγό

ΕΠΙΛΟΓΗ 2

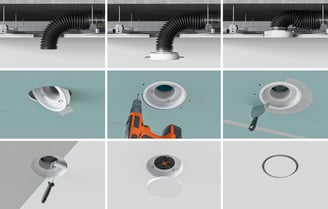

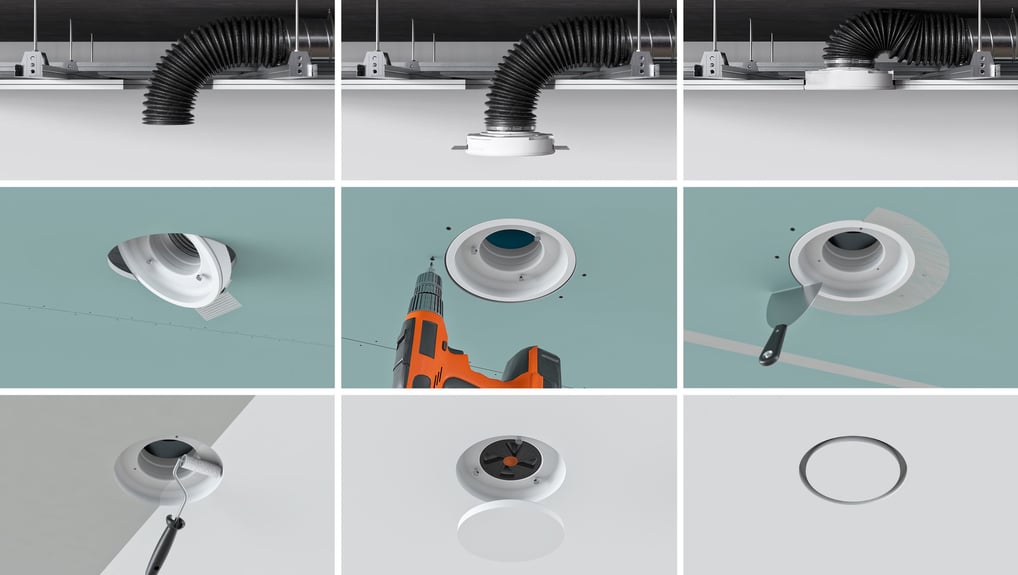

Μέσω εύκαμπτου αεραγωγού – σπιράλ.
Τα στόμια μπορούν να συνδεθούν μέσω εύκαμπτων αεραγωγών. Είναι μια πολύ απλή μέθοδο.

ΕΠΙΛΟΓΗ 3

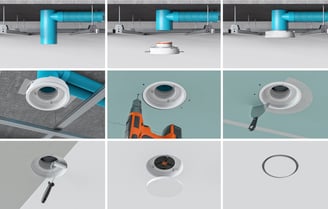

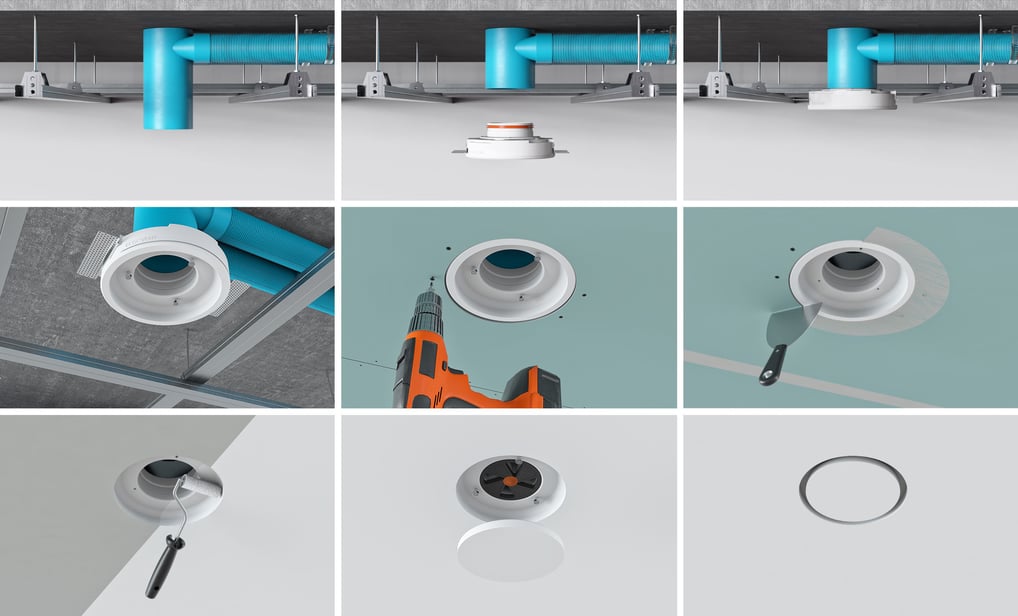

Σύνδεση απευθείας σε κουτί διανομής, πριν εγκατασταθεί η γυψοσανίδα.
Εάν χρησιμοποιούνται εύκαμπτα κανάλια Φ75, τα στόμια συνδέονται πάνω στο τελικό κουτί διανομής – plenumbox.

ΕΠΙΛΟΓΗ 4

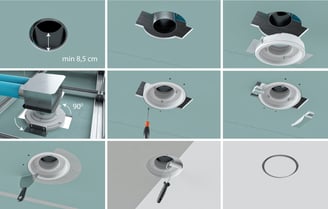

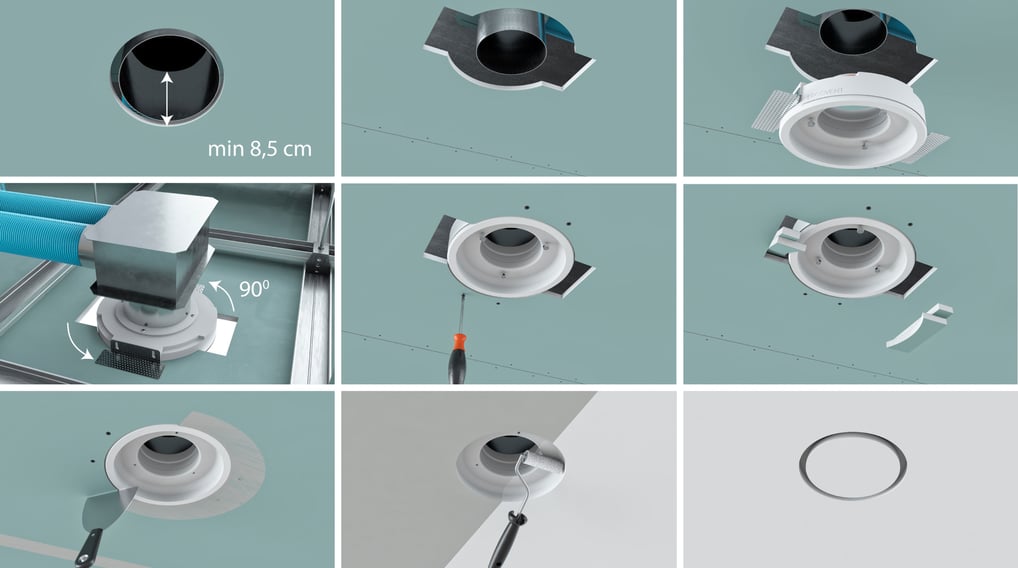

Εγκατάσταση στομίου ενώ έχει εγκατασταθεί η γυψοσανίδα ήδη.
Εάν έχει εγκατασταθεί η γυψοσανίδα ήδη και το κανάλι εξαερισμού έχει κοπεί πρόσωπο με την γυψοσανίδα, εγκαταστήστε το στόμιο της Ergovent ως εξής:

Λεπτομερείς οδηγίες στο αρχείο PDF

Ρύθμιση παροχής αέρα

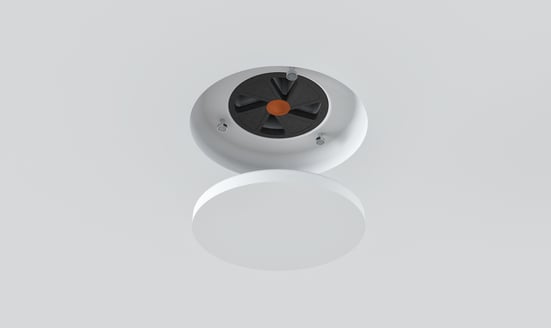

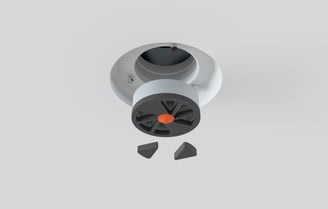

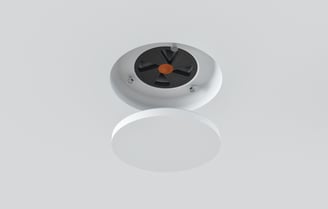

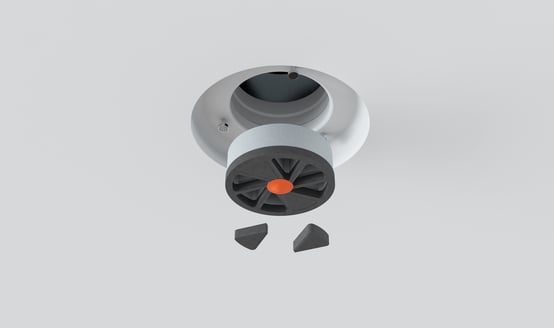

Το κάλυμμα του διαχυτήρα πρέπει να είναι πάντα στο ίδιο επίπεδο με την οροφή. Κάθε διαχύτης συνοδεύεται από μια βολική βαλβίδα εξισορρόπησης ERGOVENT. Εάν υπάρχει ανάγκη επιπρόσθετης ρύθμισης της ροής αέρα, συνιστούμε να χρησιμοποιήσετε αυτούς τους αποσβεστήρες.
